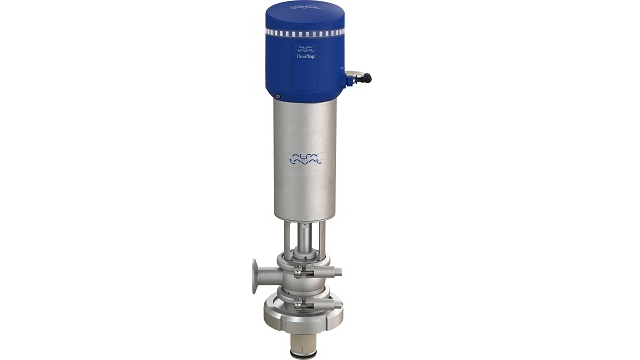

Frei Rotierender Retraktor
Sichern Sie die Produktqualität, verhindern Sie Verunreinigungen und erfüllen Sie Hygienestandards mit dem frei rotierenden Retraktor von Alfa Laval. Dieses hocheffiziente, einziehbare Cleaning-in-Place-Gerät bereitet Gefäße schnell und wirtschaftlich für die Produktion vor. Es entfernt Rückstände von den Innenflächen von Kanälen, Tanks und anderen schwer zu reinigenden engen Räumen. Erhöhen Sie die Prozessverfügbarkeit mit diesem dynamischen, ressourceneffizienten einziehbaren Sprühgerät.
Lückenlose Reinigungsabdeckung bei weniger Wasser- und Reinigungsmitteleinsatz und geringerem Zeitaufwand
- Sichern Sie die Produktqualität durch eine 100-prozentige Reinigungsabdeckung von Kanälen, Tanks und anderen hygienischen Verarbeitungsbehältern
- Einsparungen von bis zu 35 % bei Zeitaufwand, Wasser- und Reinigungsmittelverbrauch gegenüber statischen Sprühkugelsystemen
- Geringere Gesamtbetriebskosten durch minimalen Aufwand für Installation, Betrieb und Wartung des Retraktors
- Längere Betriebszeit und höhere Produktivität durch schnellere und ressourceneffiziente CIP-Zyklen
- In Kombination mit Alfa Laval ThinkTop-Sensor- und Steuereinheiten erhalten Sie einen vollautomatischen Betrieb
Der frei rotierende Retraktor von Alfa Laval ist dynamisch und ressourceneffizient und entfernt Rückstände von den Innenflächen schwer zu reinigender Gefäße. Er hält Leitungen und Tanks hygienisch rein und steigert die Betriebszeit und Produktivität. Der Retraktor lässt sich einfach installieren, bedienen und warten und reduziert damit die Gesamtbetriebskosten.
Das CIP-Gerät ist während der Produktion bündig mit der Behälterwand und vom Produktbereich abgedichtet. Für eine 100-prozentige Reinigungsabdeckung lässt sich der Sprühkopf herausschieben und dann wieder einfahren, sodass der Behälter für die Produktion bereit ist.
Dieses einziehbare Sprühgerät wurde für die Milch-, Lebensmittel-, Getränke-, Haushalts- und Körperpflegeindustrie sowie für andere Branchen entwickelt, in denen Hygiene von entscheidender Bedeutung ist.
Die produktberührenden Materialien sind lebensmittelkonform (FDA-, EU- und China-Vorschriften). Optional ist auch eine Version mit dem Alfa Laval Q-doc Dokumentationspaket und 3.1 Materialzertifikat für Metallteile verfügbar.

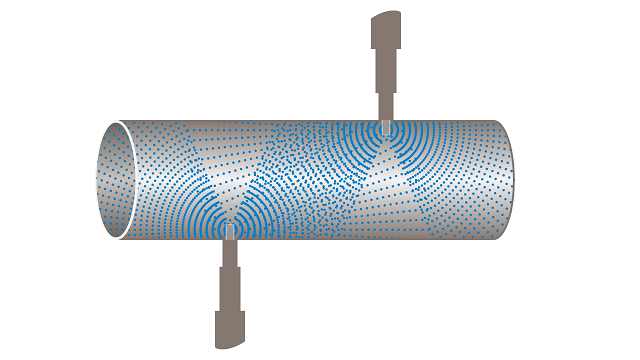

Funktionsprinzip
Der frei rotierende Retraktor von Alfa Laval fungiert als pneumatisch geöffnetes und per Federkraft geschlossenes Sitzventil zur Reinigung der Innenflächen von Gefäßen zur Herstellung hygienischer Produkte. Im geschlossenen Zustand schließt die Installation bündig mit der Behälterwand ab, und der Sprühkopf ist nicht der Produktzone ausgesetzt. Der Sprühkopf rotiert aufgrund der Reaktionskräfte der aus den Öffnungen ausgestoßenen Reinigungsmedien zwischen den beiden Hydrolagern. Der Sprühkopf verteilt das Reinigungsmedium in einem wirbelförmigen 310°-Sprühmuster in die gesamte Kammer und sorgt durch die pulsierende Benetzung und die kaskadenartige Strömung für eine vollständige Abdeckung.
Der Aktuator kann während einer Entleerungs- oder Spülphase ausgefahren bleiben. Die Vorrichtung ist bis auf den produktzugewandten Teil des Verschlusses vollständig selbstreinigend. Die Reinigung dieser Oberfläche erfolgt normalerweise durch die Kombination mit einem anderen Tankreinigungsgerät. Bei ordnungsgemäßer Installation ist das Gerät selbstentleerend.
